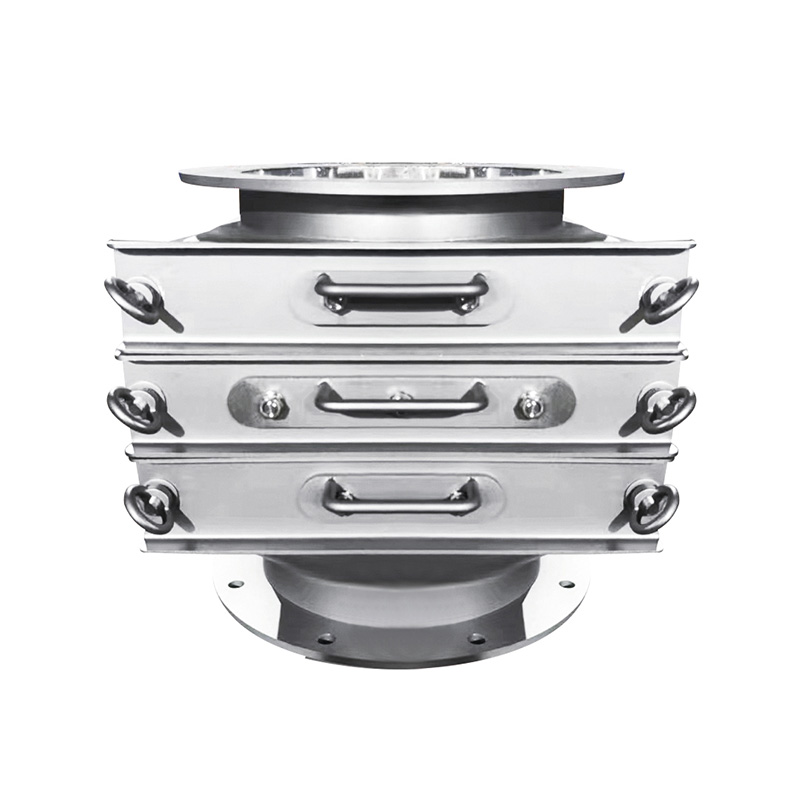

A szuflada magnetyczna(zwany także szufladowym separatorem magnetycznym lub magnesem szufladowym w obudowie) składa się z obudowy ze stali nierdzewnej, w której mieszczą się rzędy rurek lub siatek magnetycznych. Podczas przepływu materiału sypkiego metale żelazne są przyciągane i zatrzymywane na elementach magnetycznych, podczas gdy oczyszczony materiał przepływa przez system. Podstawowe parametry techniczne obejmują rozmiar obudowy, siłę magnetyczną, konstrukcję materiału i przepustowość.
Poniżej przedstawiono typowe parametry konstrukcyjne dla jednej wersji tego produktu:
| Parametr | Typowa wartość/zakres |
|---|---|
| Materiał obudowy | Stal nierdzewna 304 lub 316 (lub 316L) |
| Siła magnetyczna | Do około 12 000 Gausów w przypadku wersji standardowej („Styl N”) i około 8 000 Gausów w wersji łatwej do czyszczenia („Styl E”) |
| Liczba rzędów rurek magnetycznych | Jeden rząd lub wiele rzędów, w zależności od zastosowania |
| Maksymalna temperatura pracy | Do około 350°C w wersji wysokotemperaturowej |
| Wydajność przepływu produktu | Przykład: do otwierania 10×10 cali, 2 rzędy, przepływ masy do 75 000 lb/h (w przybliżeniu) dla suchego produktu o gęstości 40 lb/ft3 |
| Formularz instalacji | Kołnierz kwadratowy lub okrągły, mocowanie na rynnie lub rurociągu, dostęp do szuflady w celu czyszczenia |
Ten produkt jest przeznaczony do ciężkich zastosowań przemysłowych: na przykład w przemyśle spożywczym, chemicznym, tworzyw sztucznych, gumowym, górniczym lub przetwórstwie zboża. Został zaprojektowany do obsługi materiałów zasilanych grawitacyjnie lub swobodnie opadających oraz do zapewnienia powtarzalnego kontaktu materiału z rurkami magnetycznymi poprzez zaprojektowanie kaskadowej ścieżki przepływu.
Poprawiona czystość produktu i ochrona dalszego wyposażenia
Usuwając zanieczyszczenia żelazne na wczesnym etapie procesu, szuflada magnetyczna pomaga chronić dalszy sprzęt (taki jak wtryskarki, wytłaczarki, mieszalniki lub linie pakujące) przed uszkodzeniem, ogranicza psucie się, skraca przestoje spowodowane zanieczyszczeniem metalem i zapewnia wyższą czystość produktu. Na przykład podczas formowania wtryskowego tworzyw sztucznych cząstki żelaza mogą powodować zużycie, odpady i wady.
Zwiększona wydajność operacyjna i oszczędność kosztów
Mniej blokowania lub zużycia sprzętu, mniej przerw konserwacyjnych i mniej odrzuconych partii przekładają się na oszczędności. Ponieważ konstrukcja wymusza wielokrotny kontakt produktu z polami magnetycznymi o dużym natężeniu, szuflada magnetyczna może osiągnąć wyższy współczynnik wychwytywania obcych metali w porównaniu do zwykłego pręta lub płyty magnetycznej.
Możliwość dostosowania do różnych branż i warunków
Opcje takie jak różne gatunki stali nierdzewnej, wersje wysokotemperaturowe, różna siła Gaussa, czyszczenie ręczne lub automatyczne oraz niestandardowy montaż sprawiają, że szufladę magnetyczną można dostosować do szerokiego zakresu zastosowań produkcyjnych – od zastosowań sanitarnych dopuszczonych do kontaktu z żywnością po obróbkę ciężkich minerałów.
Przyszły trend: inteligentniejsza, bardziej zautomatyzowana konserwacja
W miarę jak przemysł zmierza w kierunku automatyzacji i Przemysłu 4.0, urządzenia do separacji magnetycznej, takie jak szuflada magnetyczna, zyskują coraz większą popularność w kierunku samooczyszczania, zdalnego monitorowania i zintegrowanych czujników w celu ograniczenia interwencji ręcznej. Na przykład niektóre modele oferują automatyczne cykle samooczyszczania, zdalne sterowanie cyklami czyszczenia i wbudowane kontaktrony.
Kryteria wyboru
Określ strumień produktu: Czy materiał jest sypki, granulowany, sproszkowany? Czy jest sucho czy mokro? Szuflada magnetyczna najlepiej nadaje się do produktów suchych, swobodnie opadających, granulowanych lub sproszkowanych.
Zdefiniuj ryzyko zanieczyszczenia: Oszacuj poziom i wielkość metali żelaznych w strumieniu. Wyższe ryzyko zanieczyszczenia lub drobniejsze cząstki mogą wymagać wyższej wytrzymałości Gaussa i większej liczby rzędów probówek.
Zdefiniuj punkt instalacji: Wybierz miejsce, w którym przepływ może kaskadować po rurach magnetycznych. Potwierdź dostępność miejsca na dostęp do szuflady i konserwację.
Określ konstrukcję sanitarną lub o dużej wytrzymałości: Do zastosowań w branży spożywczej, mleczarskiej lub farmaceutycznej może być wymagana konstrukcja sanitarna z uszczelkami zatwierdzonymi przez FDA. W przypadku zastosowań ściernych lub wysokotemperaturowych wybierz odpowiednie materiały i powłoki.
Wybierz metodę czyszczenia: Istnieją modele czyszczenia ręcznego, szybkiego czyszczenia, automatycznego samoczyszczenia lub czyszczenia ciągłego. Automatyczne czyszczenie ogranicza interwencję operatora i ryzyko przerwania przepływu produktu.
Kroki instalacji
Upewnij się, że rynna lub odcinek rury jest odcięty i dostęp do niego jest bezpieczny.
Zamontuj obudowę za pomocą określonego kołnierza (okrągłego lub kwadratowego) i wyrównaj z rurami lub rynną przed i za zaworem.
Upewnij się, że szuflada magnetyczna jest zainstalowana we właściwej orientacji, tak aby produkt przepływał przez probówki w układzie kaskadowym.
Sprawdź uszczelki, mechanizm dostępu (uchwyty szuflad, zamki, szybkozamykacz) i system czyszczenia, jeśli jest zautomatyzowany.
Uruchomienie systemu: uruchom przepływ materiału, potwierdź brak mostków, monitoruj wychwytywanie obcych metali i sprawdź, czy siła magnetyczna mieści się w specyfikacji, używając w razie potrzeby miernika Gaussa.
Umieść oznakowanie lub blokadę, aby zapewnić dostęp konserwacyjny i bezpieczne czyszczenie.
Obsługa i konserwacja
Regularnie sprawdzaj rurki magnetyczne pod kątem nagromadzonego metalu żelaznego i czyść je w odpowiednich odstępach czasu. W przypadku modeli ręcznych otwórz szufladę i usuń metalowe resztki za pomocą rękawiczek lub narzędzi.
W przypadku modeli zautomatyzowanych sprawdź, czy cykl czyszczenia został aktywowany, czy taca zbiorcza jest opróżniona, a system resetuje się prawidłowo.
Monitoruj przepływ: upewnij się, że produkt nie omija rurek magnetycznych, że nie występuje mostkowanie lub zdławienie oraz że produkt prawidłowo spływa kaskadą pomiędzy rzędami.
Okresowo mierz natężenie pola magnetycznego, aby wykryć rozmagnesowanie lub utratę wydajności.
Konserwacja uszczelek, uszczelek i sprzętu dostępowego: upewnij się, że nie ma wycieków, żadnych ciał obcych przedostających się przez drzwi dostępowe i bezpieczne działanie zacisków blokujących.
Postępuj zgodnie ze wskazówkami producenta dotyczącymi części zamiennych (np. rurek magnetycznych, uszczelek, tacek na paski).
Rozważ zaplanowanie konserwacji predykcyjnej, szczególnie w przypadku linii o dużej przepustowości lub krytycznych.
Integracja z systemami jakości i bezpieczeństwa
Szuflada magnetyczna przyczynia się do bezpieczeństwa produktów (szczególnie w branży spożywczej, farmaceutycznej i nutraceutycznej), zapobiegając zanieczyszczeniu metalem. Dostosuj swoją instalację do HACCP, ISO 9001 lub innych standardów jakości. Niektóre modele posiadają certyfikat do bezpośredniego kontaktu z żywnością (np. magnesy do szuflad w obudowie przeznaczone do kontaktu z żywnością) dla linii mleczarskich, mięsnych lub drobiowych.
Wspiera także redukcję kosztów posiadania i może być kluczowym elementem programów doskonałości operacyjnej.
P1: Czy szuflada magnetyczna może wytrzymać bardzo wysokie temperatury (np. powyżej 200°C)?
Odpowiedź 1: Tak — niektóre modele są przeznaczone do zastosowań wysokotemperaturowych. Na przykład szuflady magnetyczne z magnesami ziem rzadkich i obudowy odporne na wysoką temperaturę mogą pracować w temperaturze do około 350 °C, w zależności od konstrukcji materiału i klasy magnesu.
P2: Jak często należy czyścić i konserwować szufladę magnetyczną?
Odpowiedź 2: Częstotliwość czyszczenia zależy od ilości zanieczyszczeń, rodzaju przepływu materiału oraz tego, czy urządzenie jest ręczne czy zautomatyzowane. W przypadku urządzeń ręcznych zalecane jest czyszczenie zaplanowane w określonych odstępach czasu (np. na każdej zmianie lub codziennie). Modele z automatycznym lub ciągłym czyszczeniem mogą czyścić się same podczas pracy, znacznie skracając przestoje wykonywane ręcznie. Monitorowanie objętości zebranego metalu, spadku ciśnienia lub zachowania przepływu produktu może pomóc w określeniu częstotliwości konserwacji.
Podsumowując, szuflada magnetyczna stanowi solidne i wydajne rozwiązanie do separacji metali żelaznych w przetwarzaniu suchych materiałów sypkich. Jego konstrukcja — lampy magnetyczne o dużej intensywności w obudowie z przepływem kaskadowym — zapewnia doskonałe wychwytywanie zanieczyszczeń, ochronę sprzętu i bezpieczeństwo produktu. Jego korzyści rozciągają się na różne gałęzie przemysłu, od tworzyw sztucznych i chemikaliów po żywność i górnictwo. Właściwy dobór, instalacja, obsługa i konserwacja są kluczem do maksymalizacji wartości i włączenia jej do szerszych ram jakościowych i operacyjnych. Patrząc w przyszłość, trend w stronę automatycznych systemów samooczyszczania i inteligentnego monitorowania jeszcze bardziej zwiększy wartość szuflad magnetycznych. Aby zapoznać się z zaawansowanymi rozwiązaniami do przemysłowej separacji magnetycznej marki Force, zapoznaj się z naszą ofertą i skontaktuj się z nami, aby uzyskać szczegółowe wskazówki.Skontaktuj się z namiw celu uzyskania fachowego wsparcia, niestandardowych konfiguracji i pełnego serwisu.
